電動試壓泵的泵頭是用臥式的三柱塞泵型式，這就是由電機然后通過皮帶來減速，帶動曲軸連桿機構最后開啟旋轉運動為往復運動。這樣試驗的截止就會吸入與排除閥，然后在形成一種高壓液體排出。那么電動試壓泵的原理分解圖是什么呢?該如何使用?

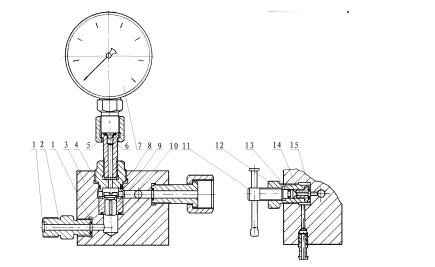

電動試壓泵原理分解圖如下：
1.戒指是13×1.9
2.2.插座連接器
3.保壓閥體
4.o形圈26×2.4
5.o形圈13×1.9
6.阻尼螺柱
7.壓力計
8.保壓閥
9.保壓閥座
10.o形圈22×2.4
11.減壓塞針
12.減壓閥套筒
13.o形圈9×1.9
14.減壓閥閥座15，o形環9×1.9。
電動試壓泵的使用方式：
在保壓閥的上端安裝一個電接觸壓力表，以顯示測試壓力。保壓閥前端設有泄壓閥，保壓試驗結束后，解除回路壓力?；蛘呷绻捎谡`操作導致壓力上升到規定值以上，打開減壓閥的手柄，解除部分壓力，用點動開關升高規定值。
泵的啟動操作由電磁起動器操作。它還配有啟動和停止的遙控器，可以通過“手動/自動”開關進行切換。
為了保證增壓后期測試壓力的準確值，點動按鈕使泵點動增壓。
1. 開箱后使用方法
(1)安裝滾輪。將四個滾輪安裝在軸上(墊圈20位于滾輪的兩側)，并磨損開口銷。
(2)安裝安全閥。擰下裝在集水器上的塞子并安裝。5.使用
1.開箱后安裝
(1)安裝滾輪。將四個滾輪安裝在軸上(墊圈20位于滾輪的兩側)，并磨損開口銷。
(2)安裝安全閥。擰開集水器上的盤根塞，將安全閥安裝在集水器安全閥接頭的M14×1.5—5H孔內(注意加銅墊圈12)
(3)安裝壓力表。將壓力表擰入附近的壓力表連接螺母，使表面朝向便于觀察的方向。
電動試壓泵的原理分解圖以及使用方法都講解清楚了，我們在使用電動試壓泵的時候，除了要弄清楚分解圖，還要知道使用之前要做哪些準備。比如因在減速箱里面加夠潤滑油，然后使油面的油標達到上限值，或者是比較低的一個位置。
