試壓泵廠家鄭重向客戶承諾，我公司以質量求發展，以服務為根本。我公司是一家專業從事壓力測試泵、電動壓力測試泵、氣動壓力測試泵、各種高壓流體壓力測試設備和超高壓測試設備的系統集成供應商。
一、試壓泵廠家:試壓泵控制系統運營流程描述
根據《說明書》的要求，在進出口管道和各種電纜線路連接正確的情況下，應進行以下操作：
1)打開控制系統
2)設置參數(停機壓力、停留時間、測試端口數量、泄漏壓力標準)
3)啟動自動測試程序，系統自動升壓至目標壓力，進入保壓正時。(達到壓力后，先關閉手動截止閥，然后點擊卸載閥按鈕，卸載泵端壓力，最后拔下快速接頭)
4)保壓定時完成后，系統會發出提示音，手動解除壓力。
5)壓力卸載完成，壓力試驗結束。
6)查詢并打印記錄。
注意：當一個回路的測試壓力達到目標壓力時，快速接頭可以拔出并連接到新的測試端口。
2.原理圖
圖1:結構示意圖和效果圖
圖片僅供參考。請參考實際商品。
設備效果圖，圖片僅供參考，請以實際到貨為準。
3.設備部件清單
序列號
名 稱
型號規格
品牌
技術參數
數量

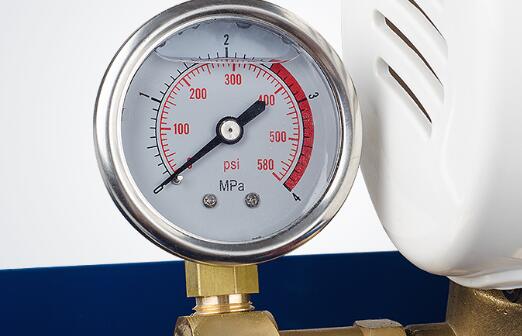

耐震壓力表
濟南長城
OD:60mm,量程：0~4MPa，1個；0~2.5MPa，6個；軸向有邊，面板安裝，不銹鋼材料,精度等級：1.6，MPa與PSI雙刻度
兩位兩通電磁閥
凱鉑瑞
常開，工作壓力2MPa，通徑4mm
單向閥
克泰
工作壓力14MPa，通徑6mm
壓力變送器
菲爾斯特
4～20mA，2.5MPa,
截止閥
LOYO
工作壓力14MPa，通徑6mm
溢流閥
克泰
伺服泵
HGP一1A一F2RX一2B
Hydraomax
工程塑料接線箱
博太科
用于把傳感器電纜集成到一個箱子里
測試單元集成閥塊
LOYO
高精密過濾器
黎明
50u及10u各一個
伺服電機
臺達
750W,
NPT1/4"快速自封接頭
寶石
10MPa
油箱底架
不銹鋼面板
接頭管路

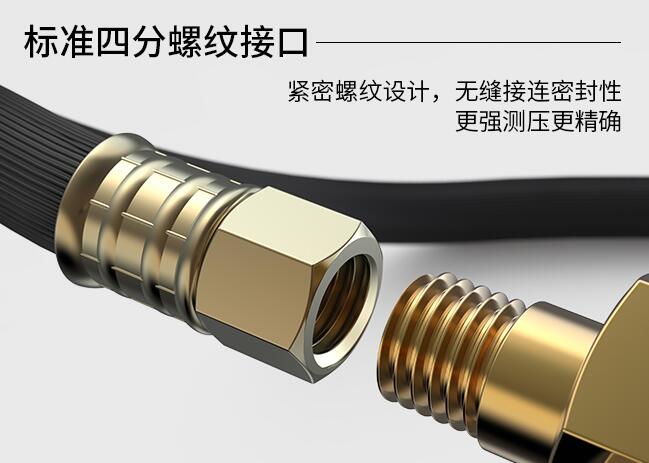

高壓軟管
寶石
1/4",6米
電控系統
DK-SY
SIKAIDA
低壓電器
正泰
設備配電系統
液壓泵控制核心
SIKAIDA
六路壓力控制采集
工業平板計算機
10寸
海為
打印機
惠普彩打
專業控制軟件
SIKAIDA
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
所有設備安裝調試附件均未列出，包括電線電纜、數據線以及其他管匯接頭金屬輔料等。
4.系統主要功能
4.1. 系統具備緊急關斷操作按鈕，緊急情況按下“緊急停止”按鈕迅速關斷系統總電源，同時對承受高壓的管路和腔體進行卸壓。
4.2. 控制臺上手動/自動控制泵的啟動停止、容器卸荷閥、截止閥開啟與關閉。
4.3. 控制系統可實現自動開機、自動檢測、分階段升壓、自動保壓、自動卸壓等功能。
4.4. 數據記錄功能：在系統啟動以后可以實時記錄工作過程中壓力的變化數據。
4.5. 數據報表：將測試中的壓力變化數據以數據表的形式輸出，輸出的報告格式可以根據招標方要求進行制作。
4.6. 壓力數顯功能：系統在微機上可實現壓力參數實時顯示，顯示值精度0.01MPa。
4.7. 自動、手動切換操作功能：當由于系統不需要自動操作功能時，可通過操作臺轉換開關選擇手動控制泵端閥、容器閥。自動與手動操作均可打印報告。
4.8. 故障報警：當出現超壓過載等異常情況時，系統自動停止測試并卸除工件壓力發出報警信號。
4.9. 控制軟件
軟件內工藝參數設置包括：測試總段數設置，安全壓力設置，分段壓力值，停機提前值，容器變形期，保壓時間，選擇是否停機、卸壓等。
在第一次升壓之前，系統會判定容器內的壓力是不是達到卸荷下限值。如超過，視為壓力過高，會先卸荷至壓力達到許可的范圍之內再行加壓。在試壓結束，完成最后一段參數以后，系統也會強制性卸荷，保證容器內殘壓在許可范圍以內，方為試壓結束，以保證安全。
默認情況下，系統應在設置好各組參數以后，運行于微機自動狀態。操作人員應該在每次測試任務開始時首先輸入或確認測試信息，得到一個新的作業序號，然后開始測試。下一次測試時重復同樣的操作即可。
