2D-SY44/160兆帕電動試壓泵變頻自動控制系統技術方案
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.環境溫度：-25~ 42；
3.測試介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
4.設計耐壓為：160兆帕；采用2D-SY44/160兆帕電動試壓泵；
5.測試溫度：根據實際使用環境和介質溫度；
6.待測工件：不銹鋼歧管；
7.壓力測量精度：1.6級；
8.該系統采用150圓不銹鋼耐沖擊電接觸壓力表，160兆帕?xí)r精度為1.6
160兆帕?xí)r精度為1.6的150圓不銹鋼抗震記憶壓力表；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
客戶需要測試不銹鋼歧管，并對每個接頭進行破壞性測試
設備概述：本設備根據需方技術要求制造。

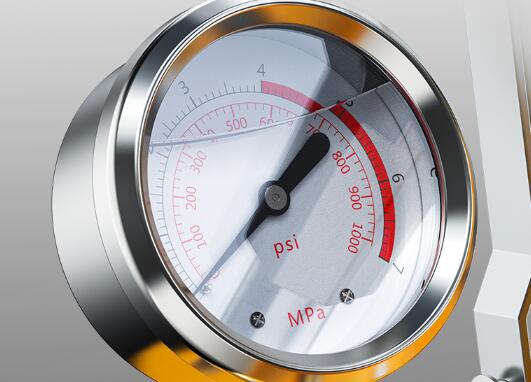

設備主體由2D-SY44/160MPa電動試壓泵和試壓泵變頻控制系統組成。變頻控制系統包括一臺海力普4KW變頻器和一套壓力自動控制電路。電控柜面板有手動操作和停止按鈕。試壓泵通過高壓軟管與被測不銹鋼管匯連接。隨機提供一個1.6級150圓不銹鋼耐沖擊電接觸壓力表和一個1.6級150圓不銹鋼耐沖擊記憶壓力表。電接觸壓力表用于控制試壓泵的壓力自動控制。記憶壓力表用于爆破試驗或破壞性試驗。壓力表有兩個指針，紅色和黑色。當壓力逐漸上升時，兩個指針同步上升。當爆炸或破壞性試驗突然泄漏時，黑色指針歸零，紅色指針停在爆炸點或泄漏點。
使用前，泵只需在電接點壓力表上設定上限壓力值，然后按下手動按鈕，啟動試壓泵。升壓過程中，可以手動擰動變頻器旋鈕來調節升壓速度。當壓力達到預設的上限目標值時，試壓泵將自動停止，進入保壓狀態。如果進行爆破或破壞性試驗，則無需設置電接觸壓力表，可直接按下啟動按鈕升壓?？幢坪笥洃泬毫Ρ砑t色指針的最后停止壓力，但也可以設置一個最大上限壓力。如果超過設定的最大壓力，當沒有爆破或不銹鋼管道斷開時，試壓泵將自動停止。通過壓力表可以實時觀察壓力變化。保壓時間到了，可以打開試壓泵的手動針閥，分階段卸壓。

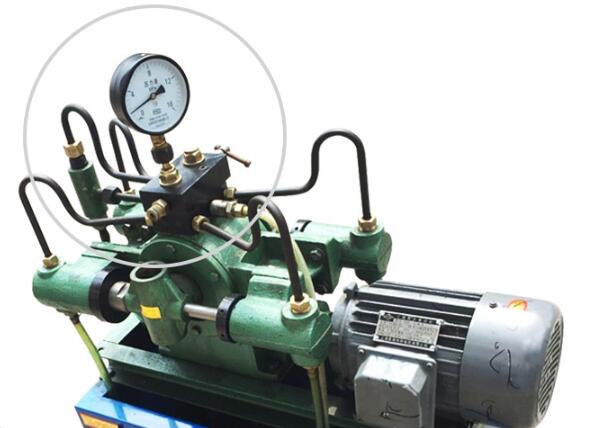

2D SY44/160 MPa電動試壓泵工作現場，圖片僅供參考，請以實際到貨為準。
試壓泵的類型
額定壓力
交通
能力
電壓
頻率
體重
2D-SY44/160
160兆帕
44L/h
3KW
380伏
0-50 HZ
180kg
:2D-SY44/160MPa臥式電動試壓泵；
技術參數：額定壓力160兆帕，額定流量44L/h，
電動試壓泵在實際按壓時可以提前關閉氣缸，流量降低到每小時22升；
試壓泵電機：380V/3KW變頻電機；
試壓泵變頻控制箱1臺：含海力普4KW變頻器1臺，變頻控制電路1個。
試壓泵控制系統：具有就地手動壓力自動控制和變頻控制功能；
出口連接端：M22X1.5工作接頭，與M22X1.5端內螺紋膠管連接；
同時記憶壓力表兩只手的壓力上升和爆破后紅手的保壓壓力。圖片僅供參考。請以實際發貨為準。
